贴片电容代理商为您介绍MLCC贴片电容

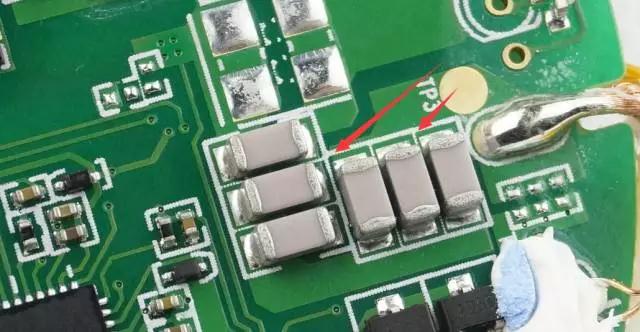

       贴片电容代理商为您介绍MLCC贴片电容： 多层片式陶瓷电容器（Multi-Layer Ceramic Capacitors，MLCC）——简称贴片电容、片容，日本及台湾地区常称为积层电容或叠层电容，1960年代由美国人创造，1980年代被日本人发扬光大并完成用低本钱贱金属量产。

       作为电子整机中首要的被动贴片元件，MLCC的制作工艺复杂，应用规模非常广泛，通常被应用于各类电子产品和各种高、低频电容中，它具有高可靠性、高精度、高集成、低功耗、大容量、小体积和低本钱等特点，起到退耦、耦合、滤波、旁路和谐振等效果。
       很多人不了解贴片电容的制作工艺和流程，下面千聚电子为我们简单解说一下！
       制作流程
       贴片电容首要构造包含端电极、内电极和陶瓷介质三部分。
       端电极一般包含底层、阻挡层、焊接层三部分。其间底层常为铜金属电极或银金属电极，首要效果是与内电极衔接，引出容量；阻挡层属于镍镀层，其首要完成热阻挡效果；焊接层属于Sn层，其首要效果是提供焊接金属层。
       内电极位于贴片电容内部，首要提供电极板正对面积，它与陶瓷介质一般是交 而陶瓷介质的的效果在于在极化介电储能，至于陶瓷介质的资料就很多了，比方贴片电容原料NPO、X7R.....等。

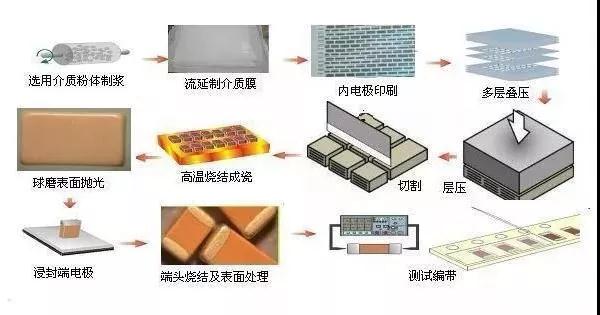

       贴片电容结构：将一次性高温烧结而成，印有内电极的陶瓷介质膜片以一定的错位方法叠合而成。下面是贴片电容的制作流程图：
       规范系列化的外形尺度，最常用英寸单位体系来表明： 如，0603—"06"表明：长0.06 inch=1.6mm； "03"表明：宽0.03 inch=0.8mm； 也有用国际单位体系表明： 如，1608—"16"表明：长1.6mm； "08"表明:宽0.8mm 注意：最小规范尺度01005(长0.25mm*宽0.125mm)，目前只有少量几家日本公司在批量出产； 0201、0402、0603是目前用量最大的尺度规范，大型的MLCC企业均可批量出产。国内，深圳宇阳是专做小尺度MLCC的厂家； 2220及以上尺度规范产品，商场占有量很小，大型企业一般不出产，首要是中小MLCC企业在出产供应。

       额外电压系列
       电压系列有： 1、3.3V、6.3V、10V、16V、25V、50V ； 2、100V、200V、250V、500V、630V ； 3、1000V、2000V、3000V ； 4、4000V 、5000V、8000V 3.3V～16V，低压，一般是高容品代替电解电容； 25V～50V，是最惯例的产品； 100V～630V，中压，一般是0805及以上尺度规范； 1000V～3000V，高压，一般是1206及以上尺度规范； 4000V以上属超高压产品，对应的尺度2220及以上尺度规范。 日本品牌占据低压高容产品大部份的商场份额，中高压产品首要出产厂家有TDK、风华高科及禾申堂。
       原料（陶瓷介质）
       陶瓷贴片电容器（MLCC）运用的陶瓷介质资料首要分为顺电体（I类）和铁电体（II类）两大类，它们下面均有很多种容量温度特性规矩相似，详细数值不同的详细介质资料。这两类介质资料的介电常数会随温度的改变而改变，但改变起伏和规矩完全不同，为此 EIA 制定了“I类瓷介容量温度系数”和“II类瓷介容量温度特性”两套容量温度特性规范。
       类瓷介容量温度系数 例：COG表明温度系数为(0±30)ppm/℃，也就是MIL规范中的NPO（Negative-Positive-"0",负—正—零）。COG与NPO是不同规范体系的表明方法，是等同的。
       II类瓷介容量温度特性 例：X7R表明-55℃～125℃温度区间内，以20℃为基准,容量答应改变规模±15% .
